ANALISADOR EM CONTÍNUO INTELLINOVA

O sistema de monitorização em contínuo para máquinas rotativas críticas Intellinova é uma ferramenta baseada na análise de vibrações para a previsão e detecção de falhas precoces e gestão dos seus ativos, que permite maximizar a disponibilidade da fábrica e da sua produção .

O analisador de vibrações em contínuo Intellinova combina diversas técnicas de medição, totalmente configuráveis mediante as necessidades da aplicação e do utilizador final. A eletrónica avançada permite a monitorização de 8-32 canais de vibração ou o controle de rolamentos com a tecnologia patenteada a nível mundial pela SPM, o "Método dos Impulsos de Choque". Incluí também diversos canais para entradas e saídas de sinais analógicos. Adicionalmente, o sistema tem portas de comunicação, bem como um modem 3G para transmissão de dados para um centro de controlo remoto.

O sistema Intellinova permite a conexão de módulos que incorporam a técnica de medição SPM HD, especialmente concebida para aplicações de baixa velocidade. Os sistemas Intellinova trabalham com a plataforma Condmaster.

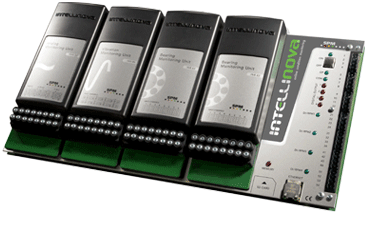

Unidades de monitorização

· INB80: Unidade de Monitorização tipo SPM 40000, cabos coaxiais (DT-272)

· INB82: Unidade de Monitorização tipo SPM 42000, cabos coaxiais (DT-272)

· INV80A: Unidade de Monitorização de Vibração (TD-273)

· INAI10: Unidade de Monitorização Analógica (TD-274)

· INAO80: Saída analógica (TD-275)

MODELOS INTELLINOVA

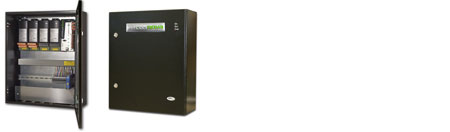

Intellinova^® – System Unit INS10
Caixa de proteção em aço com IP66. Fonte de alimentação 18-36 V DC, nom. 24 V DC.
Temperatura de operação: 0 a +60 ° C.
Temperatura de armazenamento:-20 a +80 ° C.
Humidade relativa: de 10% a 90%.
Cabos de entrada: 1 x PG29 para 8 cabos de medida. 2 x PG11 para cabo de alimentação e ligação à rede.
Dimensões: 500 mm de largura x 600 mm de altura x 210mm alta profundidade Peso aproximado: 21 kg

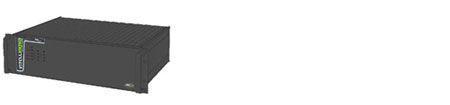

Intellinova^® – System Unit INR20 for 19” Rack
Caixa de proteção em alumínio anodizado. Ventilado.
Fonte de alimentação: 18-36 V DC, nom. 24 V D
Temperatura de armazenamento de -20 a 80 °C.
Humidade relativa de 0% a 90%
Terminais nos painéis traseiros: conexão de rede RJ45 em blocos de terminais de parafuso para alimentar as entradas e saídas digitais.
Dimensões (W x H x D) 482 (19 ") x 132 (3U) x 365 mm.
Peso aproximado 4 kg

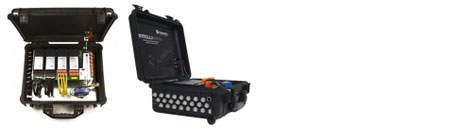

Intellinova^® – Portable System Unit
Mala de protecção em copolímero, fechos de neoprene e válvula de purga automática, IP67.
Temperatura de operação de 0 a +60 ° C.
Temperatura de armazenamento de -20 a +80 ° C.
Humidade relativa de 10% a 90%.
Conectores de Entrada: 16 x TNC conectores (coaxial), de 8 x 2 conectores pinos (cabos de par), conectores de rede RJ45.
Cabos de entrada: 2 x PG7 e 2 x PG11.
Fonte de alimentação: 100 a 240 VCA (85-265 VAC), 50/60 Hz, max. 10A.
Dimensões: 530mm de largura x 437 mm de altura x 217 mm de profundidade.
Peso aproximado: 9 kg
