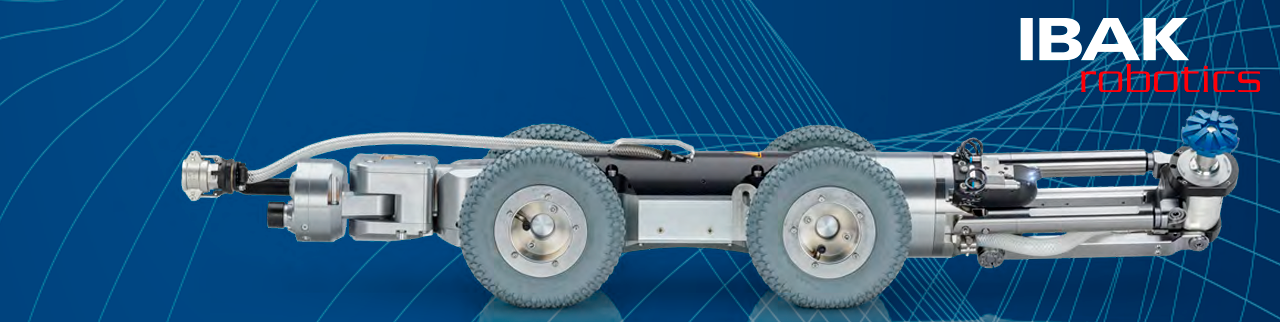

Robot de Fresado Pneumática IBAK MicroGator AIR

O MicroGator Air é um robô fresador pneumático, trabalhando na faixa de diâmetros de DN200 (reforçado) a DN800, totalmente integrado ao conceito IBAK MainLite. Este conceito oferece um sistema modular e flexível que também pode operar os tratores de câmera IBAK T66 e T76 com as opções de câmera.

Contacto

Robot de Fresado Pneumática IBAK MicroGator AIR (DN200/DN800)

MicroGator Air: modular e flexível

O MicroGator Air é um sistema de fresagem pneumático, trabalhando na faixa de diâmetros de DN200 (reforçado) a DN800, totalmente integrado ao conceito IBAK MainLite. Este conceito oferece um sistema modular e flexível que também pode operar os tratores de câmera IBAK T66 e T76 com opções de câmera relacionadas. Com o MicroGator GT Lite você pode realizar tarefas de reabilitação (por exemplo, reparar conexões laterais com argamassa) ou remover depósitos difíceis, penetração extensa de raízes ou bloqueios de concreto usando um bocal de ultra-alta pressão (UHP) acoplável.

Gama de fresas

MicroGator Air é uma solução eficiente para prestadores de serviços que desejam combinar as vantagens de uma unidade compacta de sistema de reabilitação com as de um sistema de inspeção completo. Os guinchos MainLite estão disponíveis como unidades móveis (MainLite fit) ou para instalação em veículos (MainLite solid). Com todos eles você pode operar os tratores IBAK T66 e T76 e o MicroGator Air e alcançar distâncias de até 300 metros em dutos.

Sistema móvil

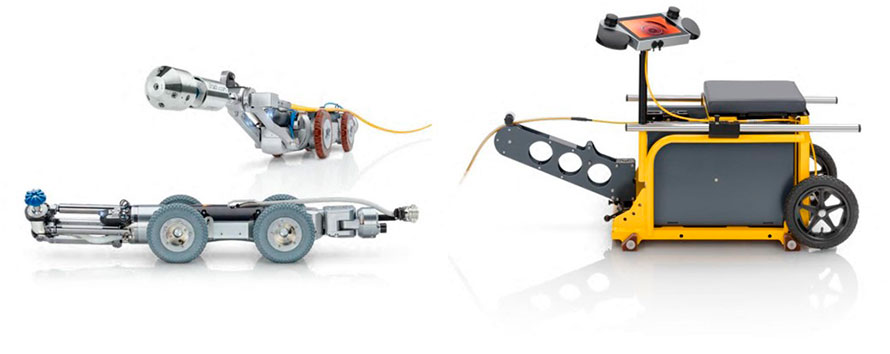

Para aplicações móveis, a unidade de controle BP100 é usada em combinação com o guincho de cabo KW206/306. Isto permite uma operação fácil de manusear no campo, proporcionando um alto grau de flexibilidade para muitas aplicações de corte diferentes.

Robô fresador e guincho móvel KW206/306 IBAK

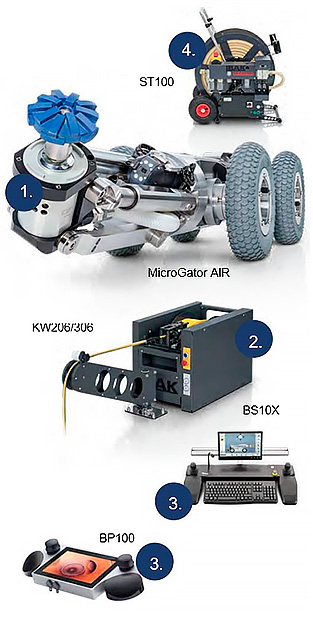

Especificações técnicas e componentes:

Area de aplicação
A partir de...	200 mm
Resolução
Resolução SD	Um vídeo digital (MPEG 4 AVC/H.264) é gerado.
Inspeções
Medição de inclinação	Auxilia na localização de possíveis curvas e auxilia no cálculo hidráulico da rede de esgoto.
Determinação do diâmetro	É usado para determinar o diâmetro e corrigir ou completar dados. Útil para detectar alterações na seção transversal.
Inspeção de tubulação	Serve para corrigir ou completar dados da rede de esgotos e, portanto, é útil para um melhor planeamento de construção e reabilitação.
Análise de perfil de tubo/medição de deformação.	Serve para corrigir ou completar dados da rede de esgotos e, portanto, é útil para um melhor planeamento de construção e reabilitação.
Análise de danos	É usado para determinar e medir danos à parede do tubo e objetos salientes de acordo com regras e regulamentos padronizados.
Medição de temperatura	Auxilia na mitigação de riscos de aterros ou projetos de engenharia.
Características de conforto e eficiência.
Abordagem flexível	O foco da câmera pode ser ajustado de forma flexível para áreas em diferentes distâncias.
Potente motor pneumático	Graças ao fornecimento de ar comprimido otimizado, é alcançado um alto desempenho de corte.
Longo alcance	Muito boa tração combinada com um cabo de alimentação leve permite percorrer até 300 m sem esforço.
Visão clara	Um fluxo de ar mantém a óptica da câmara de observação limpa
Cabeça de corte intercambiável	Troca mais rápida e fácil de cabeças de corte para atender diversas aplicações e materiais.
Monitoramento de pressão	Garante segurança operacional e controle de funções.
Controle de estabilidade	Sensores no robô e na câmera proporcionam estabilidade.
Diversidade funcional	Outras tarefas de reabilitação e inspeção podem ser realizadas com os acessórios adequados.
Proteção contra ruído	Os compressores necessários para a operação atendem aos requisitos de saúde e segurança ocupacional e permitem comunicação e produtividade ideais durante a operação sem proteção adicional contra ruído.
Ergonomia	Os sistemas IBAK são projetados para uso profissional permanente e atendem ou excedem as respectivas especificações e diretrizes ergonômicas.
Estrutura modular	Além disso, todos os componentes de um sistema podem ser posteriormente configurados para a aplicação correspondente.
Energia	Possui fonte de alimentação própria e é independente de fonte de alimentação externa. Uso da mais recente tecnologia de bateria, incl. Sistema integrado de gerenciamento de bateria.

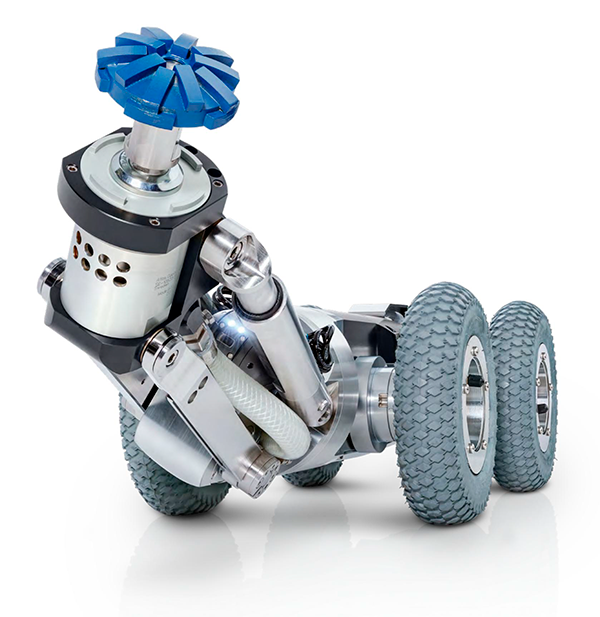

Robô de corte
Faixa de aplicação	DN 200 e superior
Faixa máxima de trabalho	Até 300 metros
Acionamento do motor de corte	Pneumático
Monitoramento de pressão	Sim
Velocidade	Variável
Câmera de observação	Sim
Câmera frontal	Não
Câmera traseira	Sim
Limpeza de lentes de câmeras	Sim
Inspeção	Sim
Corte com jato de água de ultra alta pressão	Não
Conjunto de manga	Sim
Rejunte	Sim
Câmera robô de corte CortadorCAM
Uso esperado	Observe a área de corte
Full HD	Sim
Limpeza de lentes	Sim
Zoom	Não
Sensor de posição	Sim
Abordagem flexível	Sim
Câmera de observação traseira
Uso esperado	Visão clara do tubo na parte traseira
Full HD	Não
Limpeza de lentes	Não
Zoom	Não
Sensor de posição	Não
Abordagem flexível	Não
Câmera panorâmica NANO/NANO L
Classificação	Câmera frontal panorâmica
Rango de inspección	Faixa de inspeção
Operação push	Sim
Operação do trator	Sim
Capacidade de giro	Sim
Full HD	Não
Controle de imagem vertical	Sim
(ROTAX)	Não
(E-Flip)	Não
Medição de seção de tubo 3D-GeoSense	Sim
Zoom ótico	Não
Zoom digital	Não
Iluminação de inspeção	Não
Proteção contra Explosão	Sim
Câmera panorâmica ORION 3 SD / ORION 3 L SD
Classificação	Câmera frontal panorâmica
Faixa de inspeção	DN 100 e superior
Operação push	Sim
Operação do trator	Sim
Capacidade de giro	Sim
Full HD	Não
Controle de imagem vertical	Sim
(ROTAX)	Não
(E-Flip)	Sim
Medição de seção de tubo 3D-GeoSense	Sim
Zoom óptico	Não
Zoom digital	x16
Iluminação de inspeção	Não
Proteção contra Explosão	Sim
Câmera panorâmica ORFEO 3.1 SD
Classificação	Câmera frontal panorâmica
Faixa de inspeção	DN 150 e superior
Operação push	Não
Operação do trator	Sim
Capacidade de giro	Não
Full HD	Não
Controle de imagem vertical	Sim
(ROTAX)	Não
(E-Flip)	Sim
Medição de seção de tubo 3D-GeoSense	Sim
Zoom ótico	x10
Zoom digital	x16
Iluminação de inspeção	Sim
Proteção contra Explosão	Sim
Trator câmera T 66
Faixa de aplicação	DN 100 e superior
Função de endereço	Sim
Controle de cruzeiro	Sim
Sistema de troca rápida de rodas	Sim
Velocidade	Variável
Monitoramento de pressão	Sim
Medição de inclinação	Sim (opcional)
Medição de temperatura	Sim
Proteção contra Explosão	Sim
Trator câmera T 76
Faixa de aplicação	DN 150 e superior
Função de endereço	Sim
Controle de cruzeiro	Sim
Sistema de troca rápida de rodas	Sim
Velocidade	Variável
Monitoramento de pressão	Sim
Medição de inclinação	Sim (opcional)
Medição de temperatura	Sim
Protección contra explosiones	Sí
