Obturadores de perfil redondo

Os obturadores de perfil redondo estão munidos de uma tampa frontal reforçada e de anilhas de tração. O material CR garante uma maior resistência aos produtos químicos. Estes obturadores podem introduzir-se facilmente nas tubagens, todas as peças metálicas do obturador são em aço inoxidável e a mangueira de enchimento integrada, garante também uma distância de segurança até á sua zona de perigo.

Contacto

Obturadores de perfil redondo para provas de estanquicidade e pressão

Obturadores para pequenos diâmetros
Obturadores para tubagens de alta pressão
Obturadores
Obturadores para tubagens
Obturadores para comprovação
Obturadores bypass
Acessórios obturadores perfil redondo

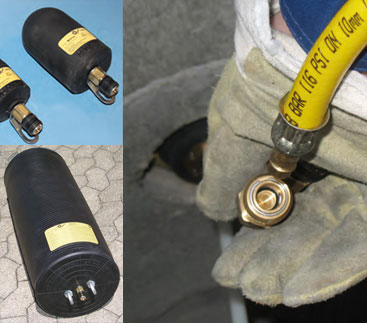

Obturadores para pequenos diâmetros

Obturadores pequenos para tubagens são especialmente adequados para a vedação de tubagens de comunidades. Ademais se utilizam em lugares, em que o que é mais importante é a flexibilidade e a curvatura. Por exemplo, na área dos ar-condicionados e sanitários assim como nas comprovações de separação de óleos e gasolinas segundo DIN 1999 T 100.

Vantagens:
– Construção muito curta
– Extremamente dúctil
– Aplicação flexível
– Pouca necessidade de ar
– Utilizável em ramais de tubagem muito curtos (antes das curvas)

Segurança:
– Sobrepressão de funcionamento de 2,5 bar (36,25 psi)
– Contrapressão até 1,0 bar (14,5 psi)
– Comprovação com 1,3 vezes a sobreposição de funcionamento

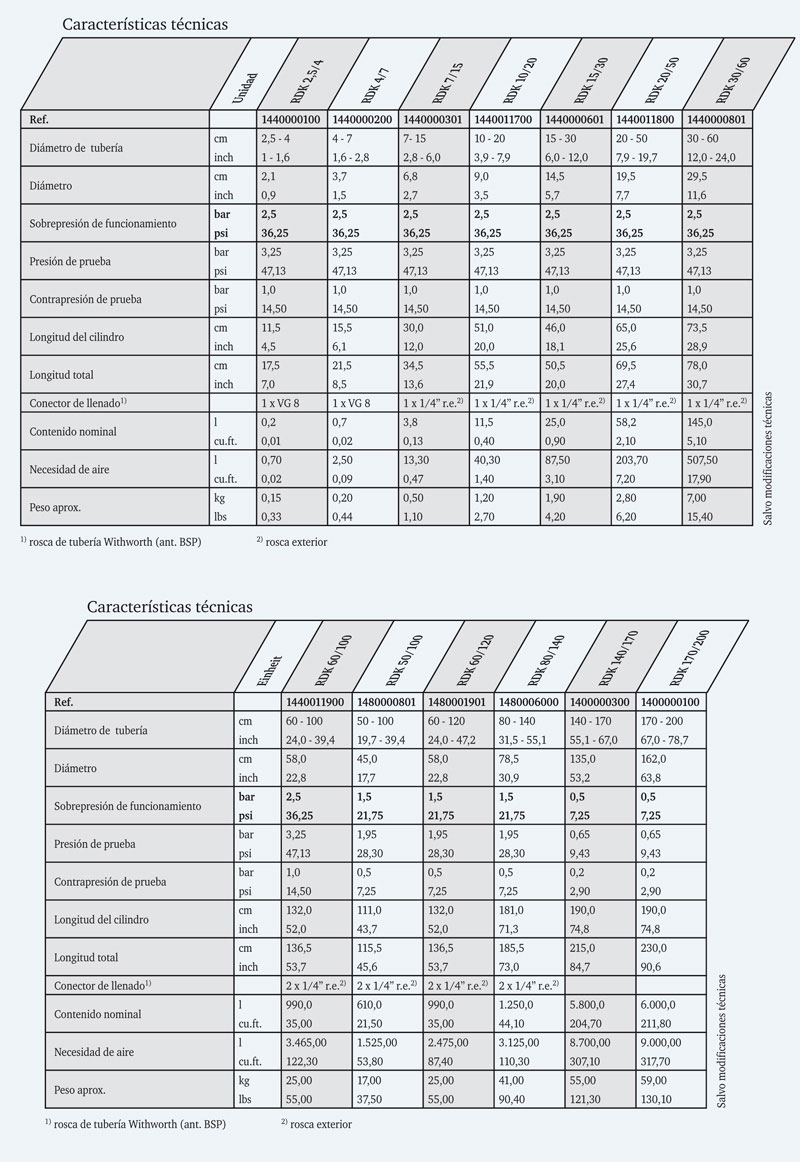

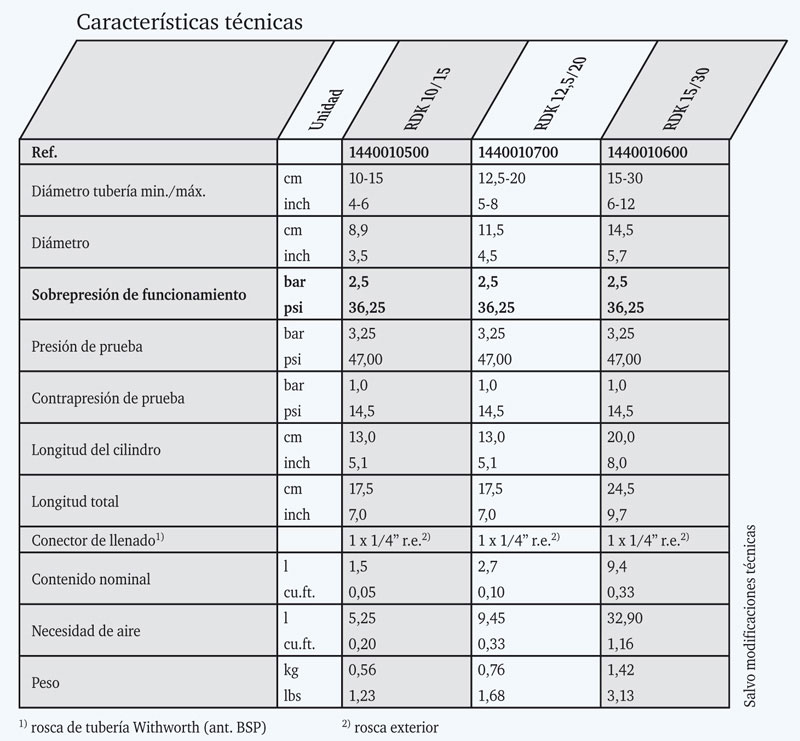

>> Veja as especificações técnicas

Obturadores para tubagens de alta pressão

Os obturadores para tubagens de alta pressão de 6,0 bar (87psi) completam a gama de produtos dos obturadores para tubagens e de comprovação da série 1,5 e 2,5 bar (21,75 e 36,25 psi), utilizada á muitos anos.
Em qualquer lugar, onde se produza uma pressão interior da tubagem alta, se utilizam estas almofadas que resistem a uma contrapressão máxima de 3 bar/43,5 psi (por exemplo no sector sanitário ou em controlo de tubagens e condutas). A fabricação em várias capas são uma estrutura de tecido que faz que seja possível a sobrepressão de funcionamento de 6,0 bar (87psi) e por outro lado, devido á estrutura se evita uma extensão longitudinal.

AVISO: Antes da intervenção é necessário comprovar a resistência da tubagem, uma vez que os obturadores para tubagens de alta pressão podem produzir uma pressão de superfície máxima de até 6kg/cm2 (87 psi).

Vantagens:
– Utilizável até uma contrapressão de 3,0 bar (43,5 psi)
– Material estável no seu formato
– Fixação segura mediante ranhuras no perfil
– Fornecido em nove tamanhos
– Características técnicas sobre os obturadores

Segurança:
– Válvula de segurança para evitar possíveis sobre enchimento
– Alta sobrepressão de funcionamento de 6,0 bar (87 psi)
– Grande superfície de aperto

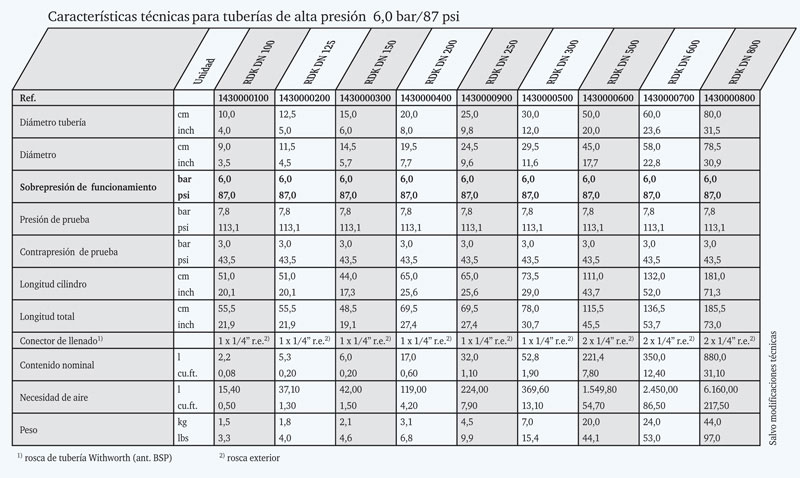

>> Veja as especificações técnicas

Obturadores

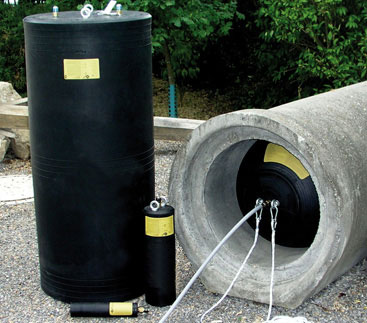

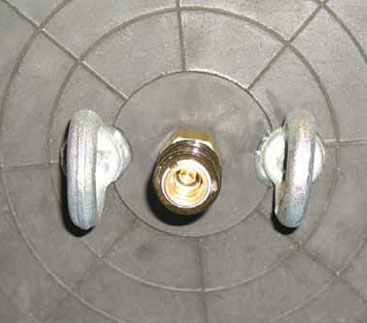

Os obturadores de perfil redondo estão munidos de uma tampa frontal reforçada e de anilhas de tração. O material CR garante uma maior resistência aos produtos químicos. Nas anilhas de tração se fixam as cordas de trabalho mediante mosquetões e os obturadores podem ser introduzidos facilmente nas tubagens.
Apenas são necessárias quatro medidas para dimensões de tubagens de 70 mm até 1.200 mm (2,8 até 47 inch). Para completar o programa dos obturadores existe ademais do modelo básico, também um modelo químico.
Aqui todas as peças metálicas no obturador são de aço inoxidável e a mangueira de enchimento de 10 m ( 32 ft.) integrada que garante uma distância de segurança até á zona de perigo.

Vantagens:
– Anilhas de tração fixadas na tampa frontal
– Com apenas um obturador se pode definir vários diâmetros

Segurança:
– Boa resistência ao óleo e produtos químicos
– Material anti estático
– Resistente ao ozono
– Opcionalmente as peças metálicas em aço inoxidável

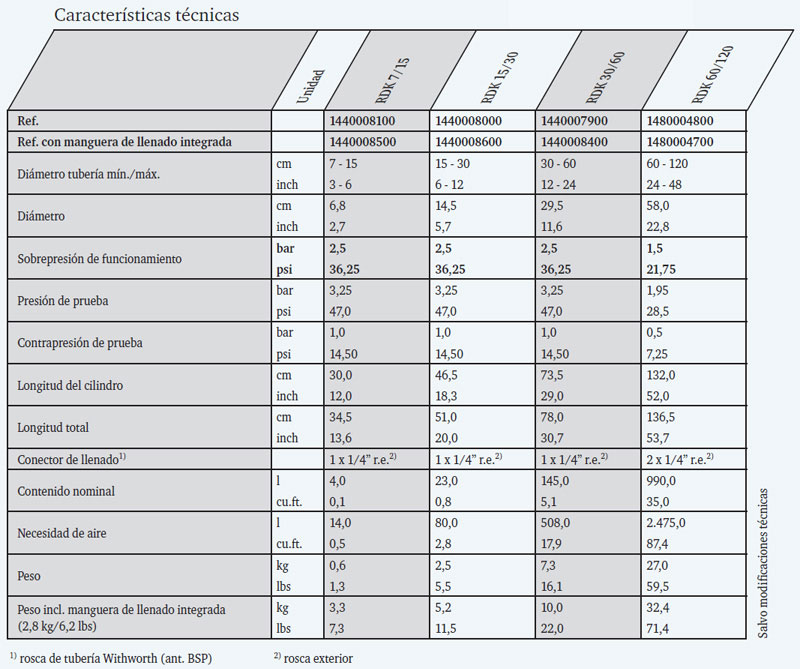

>> Veja as especificações técnicas

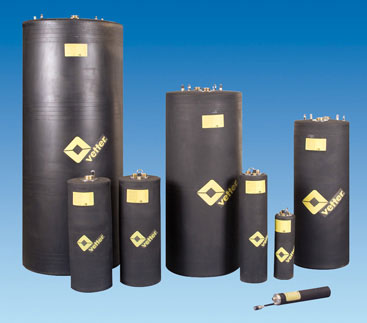

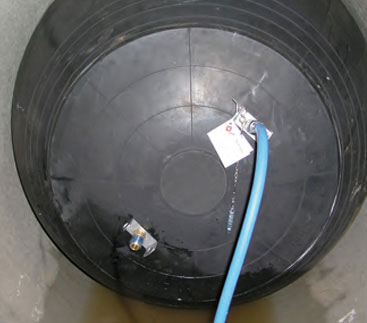

Obturadores para tubagens

Os obturadores da Bolonia Testing Instruments para tubagens são a solução ótima para criar da forma mais segura canais de rápido desaguar. Uma vantagem enorme dos obturadores está na eleição livre da pressão de aperto (nas paredes das tubagens): de 0,5 bar até 2,5 bar/7,25 até 36,25 psi. De serie estes obturadores são fabricados para dimensões de tubagens de 25mm a 2.000mm (1 a 79 inch).

As áreas de aplicação compreendem entre outras:
– Fecho de tubagens de canal em reparações ou manutenção.
– Evitar o retrocesso de águas residuais no lugar de entrada em casos de roturas de tubagens, maré alta, revisão de canais, limpeza de canais, manutenção ou reparação de canais.

Vantagens:
– Funciona com uma sobrepressão até 2,5bar (36,25 psi) se consegue uma maior pressão de colocação e de isto resulta uma contrapressão até 1,0 bar (14,5 psi).
– Reparável, enquanto a estrutura têxtil esteja sem causar dano com o set de material de reparação.
– Devido ao seu perfil com ranhuras; tem uma boa aderência na tubagem.
– Construção ligeira.
– Simples e fiável na sua utilização.
– Vida útil extensa e económica.
– Devido á sua construção, o nosso obturador tem várias capas com reforço têxtil que permite uma correta dilatação do diâmetro, evitando uma extensão longitudinal.

Segurança:
– Todos os obturadores se comprovam com uma sobrepressão de funcionamento de 1,3.
– Instruções de utilização em 4 idiomas.
– Válvula de segurança para evitar sobre enchimento.

>> Veja as especificações técnicas

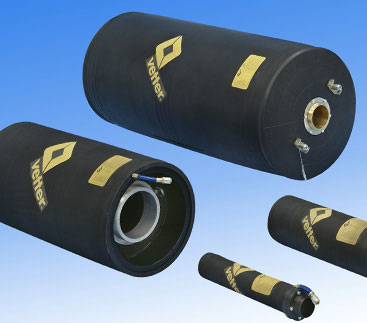

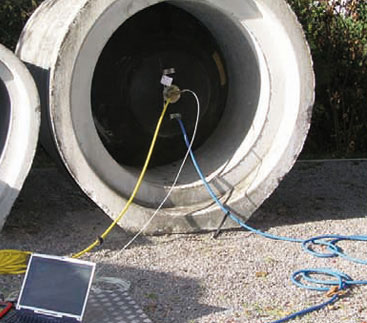

Obturadores para comprovação

Os obturadores de comprovação de Bolonia Testing Instruments cumprem três funções em uma:
– Vedar
– Comprovar com água ou ar
– Desviar / Esvaziar

De série os obturadores de comprovação são fabricados para tubagens de 70mm a 2.000mm (2,7 a 79 inch).
A construção, por um lado flexível (mangueiras interiores – não tubos interiores) e uma vez robusta possibilita uma adaptação sem problemas dos obturadores de comprovação aos distintos materiais das tubagens. Pequenas imperfeições também se podem igualar.

Os campos de aplicação abrangem entre outros:
– Desvio de águas residuais em caso de canais com fugas.
– Recolha e desaguar dosificado em líquidos.
– Provas de estanquicidade segundo EN 1610 com ar e água.
– Saneamento e controlo de secções de tubagens.

Estes obturadores estão previstos de acoplagem de enchimento e asas de fixação. As conexões de rosca exterior dos passos possibilitam uma eleição livre de acessórios. O tamanho das conexões depende do modelo do obturador.

Vantagens:
– Construção flexível e robusta.
– Poupança de peso frente aos outros com tubo interior.
– Devido ao seu perfil com ranhuras; tem uma boa aderência na tubagem.
– Simples e fiável na sua utilização
– Vida útil extensa e económica
– Devido á sua construção, o nosso obturador tem várias capas com reforço têxtil que permite uma correta dilatação do diâmetro, evitando uma extensão longitudinal

Segurança:
– Todos os obturadores se comprovam com uma sobrepressão de funcionamento de 1,3.
– Instruções de utilização em 4 idiomas.
– Válvula de segurança para evitar sobre enchimento.

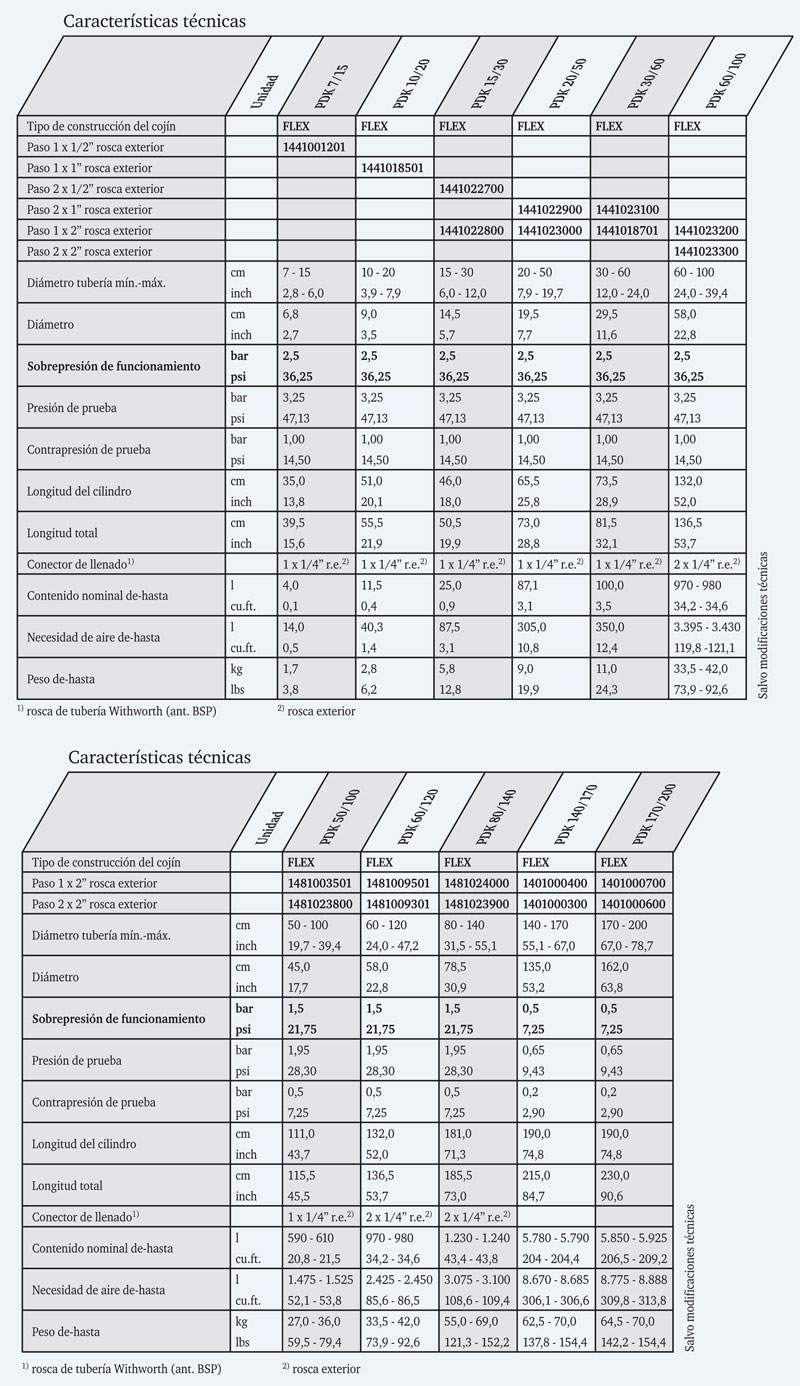

>> Veja as especificações técnicas

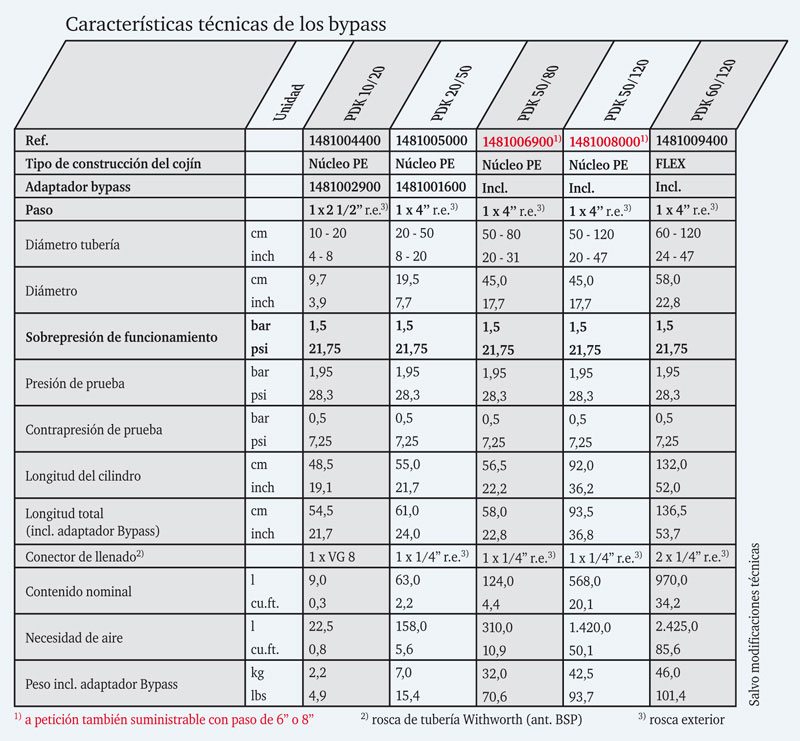

Obturadores bypass

Os obturadores bypass são os mais adequados para diâmetros de tubagens de 100mm – 1.200mm (4 – 79 inch) e são apenas necessários 5 obturadores bypass.

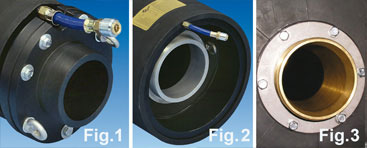

Fig. 1: Nas medidas PDK 10/20 e PDK 20/50 os adaptadores bypass se fixam mediante parafusos no seu núcleo PE. Assim, se for necessário, o adaptador bypass pode ser substituído facilmente por um adaptador de comprovação.

Fig. 2: Nos obturadores bypass PDK 50/80 e PDK 50/120 (também com rosca exterior) se encontram diretamente no núcleo PE. Em ambos os modelos é possível uma abertura de 8”.

Fig. 3: El PDK 60/120 corresponde na sua forma de construção aos obturadores flexíveis (mangueira interna). O diâmetro de abertura é de 4”. A rosca exterior permite uma eleição livre da acoplagem de conexão.

>> Veja as especificações técnicas

Acessórios obturadores perfil redondo

Ampla gama de acessórios para a realização de provas de estanquicidade: mangueiras de enchimento, dispositivos de controlo, controladores de pressão, garrafas a pressão, compressor, mangueiras de travão, bombas manuais e bombas de pedal, adaptadores para ar comprimido, equipamentos de medição para provas de estanquicidade, acoplagens fixas, acoplagem de mangueiras flutuantes de ventilação, mangueiras de comprovação e medição tal como válvulas de fecho, etc.

>> Veja as especificações técnicas
