A inspeção visual remota (RVI) utilizando videoscópio é uma técnica não destrutiva eficaz para previsão, avaliação, detecção de defeitos e vigilância em diferentes aplicações e setores: refinarias, geração, automotivo, aviação, controle de qualidade e segurança.

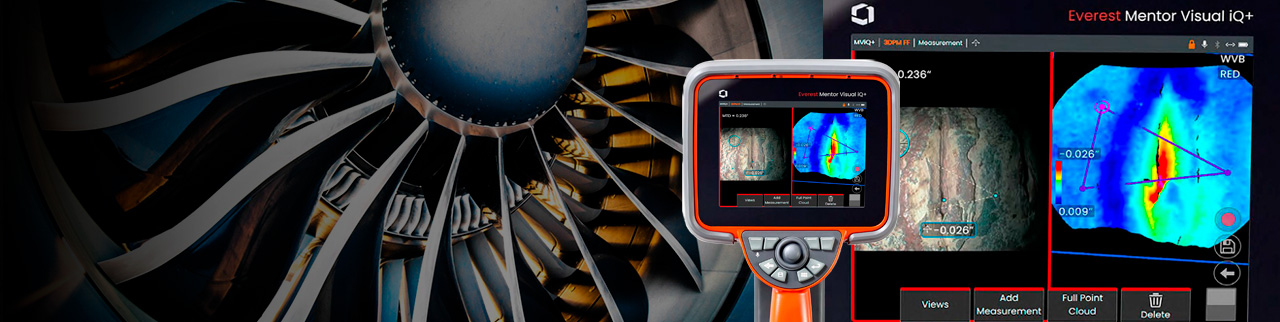

Videoscópio Mentor Visual iQ+ VideoProbe™

O Mentor Visual iQ+ está mudando a forma como as inspeções visuais remotas são realizadas com medição 3D, aproveitando a inteligência artificial e ferramentas digitais baseadas em nuvem para ajudar a melhorar a produtividade, a precisão e a confiabilidade dos dados de inspeção. Preencha o formulário para solicitar uma demonstração do produto.

Contato

VIDEOSCóPIO MENTOR iQ+ VIDEOPROVE™

Projetado tendo em mente aplicações de inspeção complexas, o boroscópio de vídeo Everest Mentor Visual iQ+ atende aos mais altos padrões de qualidade de imagem, capacidade de medição 3D e automação de fluxo de trabalho.

Medição 3D
Resolução HD e costura de imagem 3D. Software avançado de inspeção 3D. Detecção de defeitos. Software de imagem TrueSight™.

Conectividade em nuvem e InspectionWorks.
O Everest Mentor Visual iQ+ vem com InspectionWorks, uma plataforma de inspeção segura e escalável baseada em nuvem que integra todos os componentes de testes não destrutivos (NDT), transformando dados em inteligência acionável para tomar decisões melhores e mais rápidas.

Comunicação bidirecional.
Para permitir a captura de imagem repetível de cada lâmina em cada estágio, protocolos atualizados permitem que o boroscópio de vídeo MViQ+ e a ferramenta de torneamento Rhinestahl FutureDrive NG+ realizem comunicação bidirecional. A captura de imagens com atraso anterior pode, às vezes, causar erros e consumir tempo de espera desnecessário entre a parada e a captura das imagens. Imagens consistentes agora são fornecidas em menos tempo.

VIDEOSCÓPIO MENTOR VISUAL iQ+

Outras características

• Minimize o tempo gasto no gerenciamento de dados com até 160 GB de memória integrada e backup automático na nuvem.
•Elimine a contagem de folhas das listas de tarefas dos inspetores com o contador automático de folhas.
• O software de inspeção orientada por menu (MDI) orienta você durante a inspeção, nomeando e etiquetando arquivos de maneira inteligente, para criar relatórios de inspeção sem esforço.
• Reduzca el esfuerzo con la herramienta de giro integrada con opciones en pantalla para controlar la rotación de la herramienta de giro directamente desde el boroscopio.
• Alto-falantes e microfone integrados suportam tecnologia de áudio de campo distante para permitir operação com viva-voz.
• Identifique e classifique defeitos em tempo real com o Gas Power-assist para melhorar a consistência e a confiabilidade da inspeção.
• O dobro do poder de processamento permite executar vários aplicativos ao mesmo tempo, incluindo medições, análises, envio de dados para a nuvem, gravação de vídeo e muito mais.
• O motor de direção aprimorado proporciona uma direção mais responsiva em um alcance estendido por mais tempo.
• Desempenho otimizado da bateria com capacidade de troca a quente para substituir a bateria sem desligar o sistema.
• TrueSight™ fornece imagens estáticas e ao vivo de alta definição, enquanto um sensor de imagem de 1,2 megapixels permite um poderoso zoom digital.
• Obtenha a melhor transmissão de vídeo ao vivo a 60 quadros por segundo.
• Inspecione e faça medições precisas em distâncias alvo de 2 a 120 mm.
• Imagem de alta resolução, óptica de precisão e um poderoso conjunto de funções patenteadas de transformação de imagem, como HDR e DarkBoost, aumentam a probabilidade de detecção.
• Uma seleção completa de sondas intercambiáveis com pontas ópticas padrão e de medição projetadas para atender a vários requisitos de aplicação.

Características técnicas:

Temperatura operacional
Dica	-25ºC a 100ºC. A junta é reduzida abaixo de 0ºC
Sistema	-20ºC a 46ºC. (O LCD pode precisar de um período de aquecimento abaixo de 0ºC)
Em armazenamento	-25ºC a 60ºC
Umidade relativa	95% no máximo, sem condensação
Estanqueidade	Sonda e ponta a 14,7 psi (1 bar, 10,2 m H2O, 33,5 pés H2O)
Ambientes perigosos	Não deve ser usado em ambientes perigosos
Câmera
Diâmetro da sonda	4,0 mm (0,16"), 6,1 mm (0,24"), 6,2 mm (0,24"), 8,4 mm (0,33" ).
Sensor de imagem	Câmera CCD colorida SUPER HAD™ de 1/6” (6,1 mm, 8,4 mm) 1/10” (4,0 mm)
Resolução	Padrão - aprox. 440.000 pixels. Alta definição - aprox. 1.228.800 pixels
Capa protetora	Titânio
Sistema
Medidas	17,1 cm x 19,7 cm x 38,1 cm.

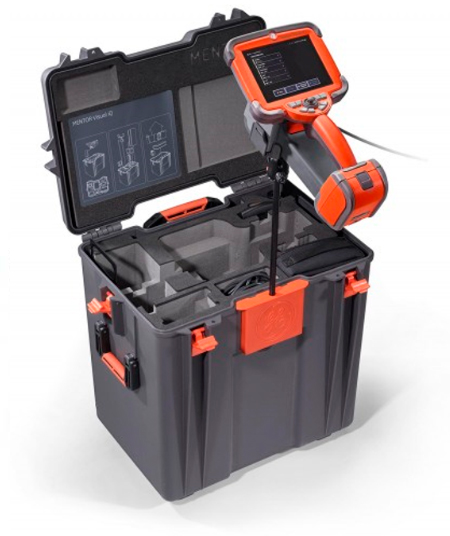

Medidas da caixa	Caixa portátil pequena de 35,0 cm × 54,5 cm × 23,0 cm. Caixa de trabalho grande 57,2 x 56,3 x 41,2 cm.
Peso	Em caixa pequena com conteúdo: 10,2 kg. Em mala grande com conteúdo: 19,6 kg. Fora da carcaça: Sistema 6120 - 3,0 kg. Sistema 61100 - 4,0 kg
Estrutura	Caixa de magnésio e policarbonato com amortecedores elastoméricos integrados.

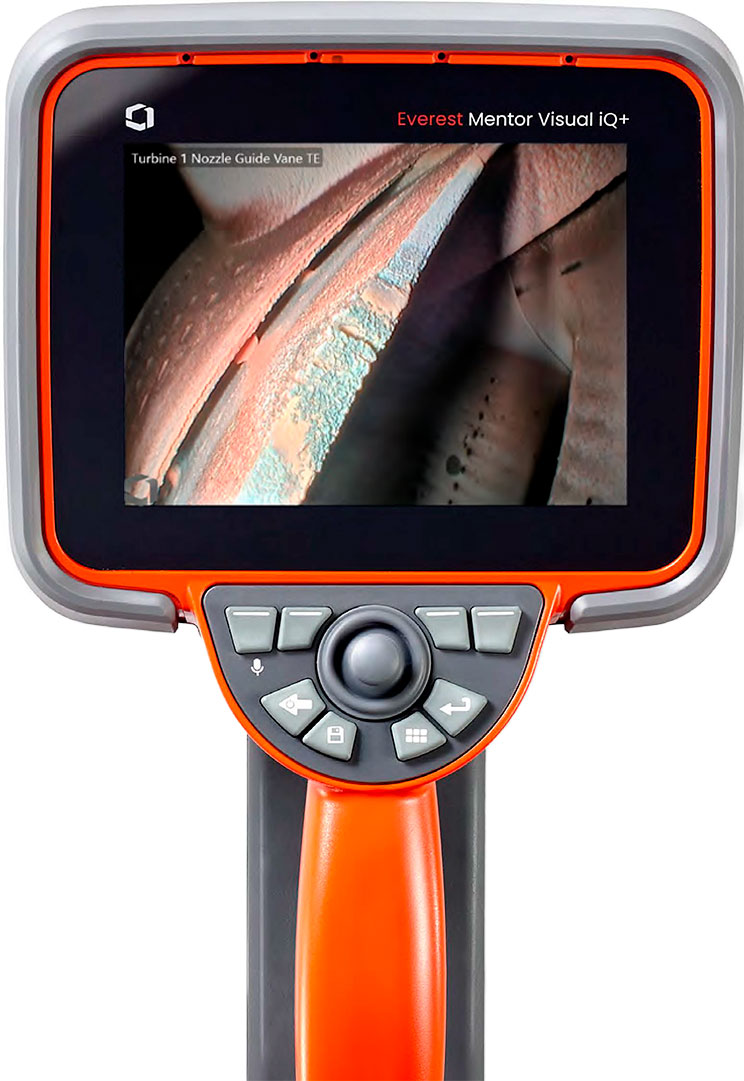

Tela LCD	LCD colorido XGA de matriz ativa integrada (6,5"), legível à luz do dia, com tela sensível ao toque Gorilla Glass ™ multiponto com união óptica.
Controle de joystick	Articulação de dedos All-Way® 360º, acesso ao menu e navegação
Conjunto de botões	Acesso às funções do usuário, medições e funções digitais.
Áudio	Compatível com fones de ouvido/microfone bluetooth.
Memória interna	SSD interno de 40 GB, 80 GB ou 160 GB para armazenamento de dados do usuário (a capacidade de armazenamento depende do modelo).
Portas de E/S de dados	Duas portas host “A” USB 3.0, uma microporta “B” cliente USB 3.0.
Saída de vídeo	HDMI
Controle de brilho	Automático e manual
Tipo de iluminação	LED branco de alta intensidade
Exposição longa	Automático - até 16 segundos
Balanço de branco	Padrão de fábrica ou definido pelo usuário
Setor Alimentar
Bateria de íon de lítio	10,8V (nominal), 74,52Wh, 6,9Ah
AC	10,8V (nominal), 74,52Wh, 6,9Ah<1,5 A RMS
DC	18 V, 3,34 A
Conformidade com padrões e classificações
MIL-STD-810H	Departamento de Defesa Ambiental dos EUA, Seções de testes 501,7, 502,7, 506,6, 507,6, 509,7, 510,7, 511,7, 514,8, 516,8, 521,4
MIL-STD-461G	Departamento de Defesa dos EUA - Interferência Eletromagnética RS103 - NO CONVÉS; RE102 - ABAIXO DO CONVÉS
Cumplimiento estándares	EMC: Group 1, Class B: EN61326-1, KSC9832, KSC9835; Safety: UL/IEC/EN/CSA-C22.2:61010-1, UN/DOT 38.3 T1-T8, IEC62133
Grau de proteção IP	IP65 (desmontado)
Software
Sistema operacional	Sistema operacional multitarefa integrado
Interface do usuário	Operação baseada em menus e botões; Navegação no menu usando tela sensível ao toque, joystick ou comandos de voz.
Gerenciador de arquivos	O gerenciador de arquivos integrado suporta as seguintes operações em arquivos e pastas: copiar, cortar, criar, renomear, excluir, filtrar e classificar . Armazenamento USB e flash interno. O aplicativo InspectionWorks Connect Local gratuito para iOS e Android suporta compartilhamento (transferência) para dispositivos móveis locais conectados. O compartilhamento (transferência) para a nuvem por Wi-Fi é compatível com o InspectionWorks Insight.
Formato de áudio	Formato ACC compatível com PC (arquivo .M4A)
Controle de imagem	Inverso, Inverso+, Redução adaptativa de ruído, Correção de distorção, Iluminação, Brilho, Exposição longa, Visualização única, Zoom (5x digital), Imagem captura e recuperação
Zoom digital	Contínuo 5X
Formato de imagem	Bitmap (.BMP), JPEG (.JPG)
Formato de vídeo	MPEG4 AVC/H.264 (arquivo .MP4)
Anotação de texto	Gerador de sobreposição de texto em tela cheia integrado.
Anotação gráfica	Posicionamento da seta pelo usuário.
Controle de Articulação	Dirigir vs. Orientar e Permanecer selecionável conjuntamente pelo usuário; retorno da “posição inicial” da ponta para orientação neutra para frente.
Atualizações de software	O software de inspeção orientada por menu (MDI) orienta digitalmente os inspetores durante o processo de inspeção, nomeia arquivos de forma inteligente e cria relatórios de inspeção compatíveis com MS Word ® e PDF. O Inspection Manager (IM) é uma ferramenta de software baseada em nuvem e para PC que pode ser usada para medir e manipular totalmente imagens adquiridas pelo Mentor Visual iQ+.
Idiomas	Alemão, Chinês (Tradicional, Simplificado), Tcheco, Coreano, Espanhol, Finlandês, Francês, Húngaro, Inglês, Italiano, Japonês, Holandês , polonês, português (BR), russo, sueco e turco
Software aplicativo	O software de inspeção orientada por menu (MDI) orienta digitalmente os inspetores durante o processo de inspeção, nomeia arquivos de forma inteligente e cria relatórios de inspeção compatíveis com MS Word ® e PDF (MDI incluído nos modelos Analyze e Touch, disponível como uma atualização para o modelo Inspect).
Controle de voz	O controle de voz usa qualquer entrada de áudio disponível (microfone interno, áudio USB ou Bluetooth). Todo o processamento de áudio é concluído localmente no boroscópio e as gravações de áudio nunca são armazenadas ou transmitidas (a menos que uma gravação de vídeo ou anotação de áudio não silenciada esteja sendo realizada no momento da sessão de comando de voz).
