ILUMINAÇÃO LASER

A linha de produtos CAVILUX é baseada em tecnologia iluminação a laser usando diodos de alta potência, permitindo a iluminação de objetos até frequências demilhões de pulsos por segundo. Iluminação pulsada é normalmente várias centenas de watts, e o brilho pode ser de milhões vezes maior do que as fontes de luz LED padrão. A iluminação a laser é Um acessório ideal para aplicações de filmagem em alta velocidade.

Contacto

ILUMINAÇÃO LASER

Artículo de interés:

MÉTODOS DE SOLDAGEM E USO DE ILUMINAÇÃO LASER NA CAPTURA DE IMAGENS DO PROCESSO

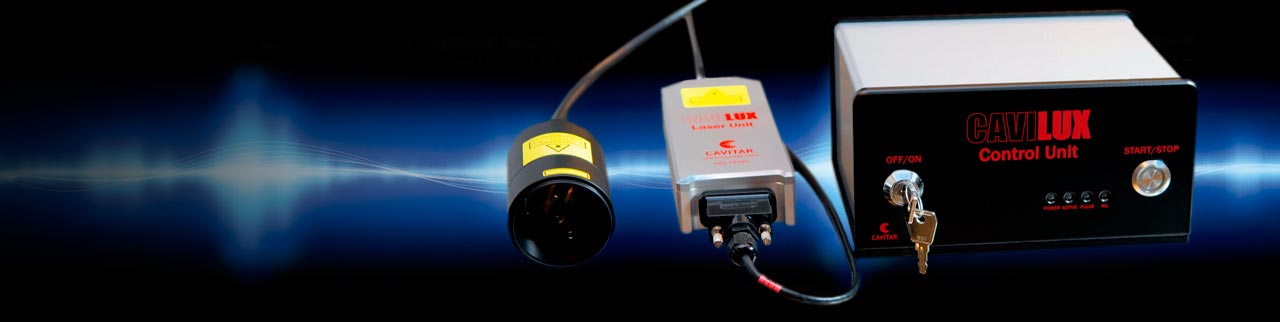

CAVILUX^® Iluminação
laser inteligente para indústria e pesquisa

O sistema de iluminação CAVILUX Smart integra uma fonte de luz laser de diodo pulsado versátil e poderosa. É uma fonte de luz ideal para câmeras de visão de máquina e de alta velocidade em ambientes de P&D científicos e industriais. CAVILUX Smart pode gerar uma potência de luz pulsada de centenas de watts. A saída de luz é essencialmente monocromática com baixo grau de coerência, o que é ideal para fins de iluminação, pois não há aberração cromática ou manchas. O CAVILUX Smart pode gerar pulsos arbitrários ou rajadas de pulso com uma duração precisamente ajustável para a duração de cada pulso individual e cada atraso entre os pulsos.

Benefícios:

Alta potência e pulsos muito curtos de até 10 ns
Fonte de luz ideal para aplicações Schlieren e Shadowgraphy
Excelente para imagens de altíssima velocidade com pulsos curtos
Versatilidade ao variar a duração do pulso e a taxa de repetição
Luz monocromática e de baixa coerência

Aplicações:

Imagem Schlieren
Testes de materiais
Ondas de choque
Fluxos e sprays
Soldagem
Balística e explosões

PDF CAVILUX^® Smart
Assista ao vídeo de apresentação do CAVILUX Smart

CAVILUX^® HF
Iluminação a laser de alta frequência

O sistema de iluminação CAVILUX HF integra uma fonte de luz laser de diodo pulsado versátil, poderosa e de alto desempenho. É uma fonte de luz muito adequada para câmeras de alta velocidade e uma ferramenta excelente e versátil para trabalhos de P&D científicos e industriais. Exemplos típicos de aplicação incluem soldagem, estudos de fluxo e pulverização, testes de materiais, balística e explosões. CAVILUX HF é compatível com soluções ópticas Schlieren e Shadowgraphy. O alto ciclo de trabalho (2%) que o CAVILUX HF pode atingir permite operar em velocidades de captura de até várias centenas de milhares de fps.

Benefícios:

Alta potência e brilho (até 500 W acoplados a uma fibra de 1,5 mm de diâmetro)
Capacidade de gerar pulsos em alta velocidade (por exemplo, 20.000 fps) ou ultrarrápidos (por exemplo, 1 milhão de fps)
É possível um comprimento de pulso de 50 ns a 200 µs
Luz monocromática e de baixa coerência
Alta flexibilidade através de fibra óptica e óptica de iluminação intercambiável.

Aplicativos:

Soldagem
Ondas de choque
Fluxos e pulverização
Balística e explosões

PDF CAVILUX^® HF
Assista ao vídeo de apresentação do CAVILUX Smart

CAVITAR^® CÂMERA DE SOLDADURA
Câmera para monitoramento de processos de soldagem

O núcleo do processo de soldagem emite uma luz muito brilhante que "cega" tanto os olhos quanto os sistemas normais de câmera. Sem técnicas especiais de visualização, o controle visual adequado de um processo de soldagem é impossível. As câmeras de soldagem CAVITAR permitem uma visualização clara dos processos de soldagem como se estivessem a frio. Nossas soluções variam de uma solução de exibição completa, compacta e pronta para uso, incluindo câmera, iluminação a laser integrada e óptica, até um sistema altamente personalizável para atender às necessidades específicas do cliente. Eles são aplicáveis a todos os principais processos de soldagem a arco, como GMAW (MIG, MAG) e TIG, bem como a todos os principais processos de soldagem por feixe, como laser de CO2, laser de fibra, laser de diodo, laser Nd: YAG e aplicações de feixe de elétrons.

Benefícios:

Soldadores e operadores podem ajustar o processo em tempo real com base nas imagens obtidas.
As imagens podem ser usadas para análise e automação de imagens.
Imagens ou vídeos podem ser armazenados como documentação de controle de qualidade.
A detecção rápida de erros reduz custos excessivos.
O sistema pode ser operado a uma distância segura.
A ergonomia do soldador foi melhorada.
O risco de inalação de vapores de soldagem nocivos é reduzido.
Os tempos de preparação para processos de soldagem são reduzidos.
Alta qualidade de imagem.
Sistema compacto para fácil integração.
Operação plug and play.
Robusto e adequado para uso industrial 24 horas por dia, 7 dias por semana.
Soluções de laser Classe 3R são possíveis.

Aplicativos:

Soldagem GMAW (MIG, MAG)
Soldagem TIG
Soldagem híbrida (soldagem a laser e arco)
Soldagem a laser (por exemplo, lasers de CO2, Nd:YAG, fibra e disco)
Feixe de elétrons
Soldagem robótica
Soldagem semiautomática
Soldagem linear
Soldagem orbital

PDF CAVITAR^® WELDING CAMERA
Ver video presentación del CAVITAR^® WELDING CAMERA

Iluminação a laser UHS inteligente CAVILUX

CAVILUX^® Smart UHS
Iluminação laser de ultra alta frequência

O sistema CAVILUX Smart UHS integra uma poderosa fonte de luz laser de diodo pulsado com pulsos muito curtos e taxas de repetição muito altas. É uma fonte de luz ideal para câmeras de ultra-alta velocidade de até 10 MHz. CAVILUX Smart UHS pode gerar luz pulsada de centenas de watts em pulsos tão curtos quanto 10 ns. A saída de luz é essencialmente monocromática com baixo grau de coerência, o que é ideal para fins de iluminação, pois não há aberração cromática ou manchas.

Benefícios:

Alta potência e pulsos muito curtos de até 10 ns
Fonte de luz ideal para aplicações Schlieren e Shadowgraphy
Excelente para imagens de altíssima velocidade com pulsos curtos
Versatilidade ao variar a duração do pulso e a taxa de repetição
Luz monocromática e de baixa coerência

Aplicativos:

Imagem Schlieren
Testes de materiais (por exemplo, DIC, barra Hopkinson)
Ondas de choque
Fluxos e sprays

PDF CAVILUX^® Smart UHS
Veja vídeo apresentação de CAVILUX Smart UHS

CAVILUX^® HF UHS
Iluminação laser de ultra alta frequência

O sistema CAVILUX HF UHS integra uma poderosa fonte de luz laser de diodo pulsado com pulsos muito curtos e taxas de repetição muito altas. É uma fonte de luz ideal para câmeras de ultra-alta velocidade de até 5 MHz. CAVILUX HF UHS pode gerar luz pulsada de centenas de watts em pulsos tão curtos quanto 50 ns. A saída de luz é essencialmente monocromática com baixo grau de coerência, o que é ideal para fins de iluminação, pois não há aberração cromática ou manchas.

Benefícios:

Alta potência e brilho (até 500 W acoplados a uma fibra de 1,5 mm de diâmetro)
Capacidade de gerar pulsos de até 5 milhões de fps
Comprimento mínimo do pulso de 50 ns
Luz monocromática e de baixa coerência
Alta flexibilidade através de fibra óptica e óptica de iluminação intercambiável.

Aplicativos:
